آلة نفث الماء كبيرة الحجم من نوع جسر الرافعة المنفصلة للقطع العقلي

آلة القطع برأس القطع ذات 5 محاور بنفث الماءميزة PMT آلة القطع بنفث الماء

1. احصل على جودة قطع مثالية باستخدام جهاز تشكيل الماء النفاث الخاص بنا.

2. يمكنك تحقيق دقة تقطيع تصل إلى 0.1 مم باستخدام جهاز التشكيل بنفث الماء، مع الأخذ في الاعتبار مفاصل الحواف الدقيقة وتشكيل الألغاز المحيرة للعقل واللوحات الجدارية.

3. استمتع بسرعة القطع السريعة والتناسق الرائع للمنتج والتوافق مع جهاز تشكيل الماء النفاث الخاص بنا.

4. آلة التشكيل بنفث الماء تأخذ بعين الاعتبار التجويف، والقطع، والتأطير في دورة واحدة.

5. قم بتحسين مساحة العمل من خلال تقليل تأثير البقايا والصخب على المسؤولين باستخدام جهاز تشكيل الماء النفاث الخاص بنا.

6. يضمن ابتكارنا في القطع بنفث الماء دورة قطع فيروسية تحافظ على البناء الداخلي للمواد.

7. إن منتجنا المشكل بنفث الماء هو أفضل قرار للتعامل مع البورسلين الهش والمواد المركبة.

8. قم بقطع عدد كبير من المواد بما في ذلك المعدن، والمرونة، والرغوة، والبلاستيك، والمواد المركبة، والحجر، والبلاط الفخاري، والرخام، والزجاج باستخدام جهاز تشكيل الماء النفاث الخاص بنا.

9. تصفح مختلف الأحجام بما في ذلك 6020،6030،8030

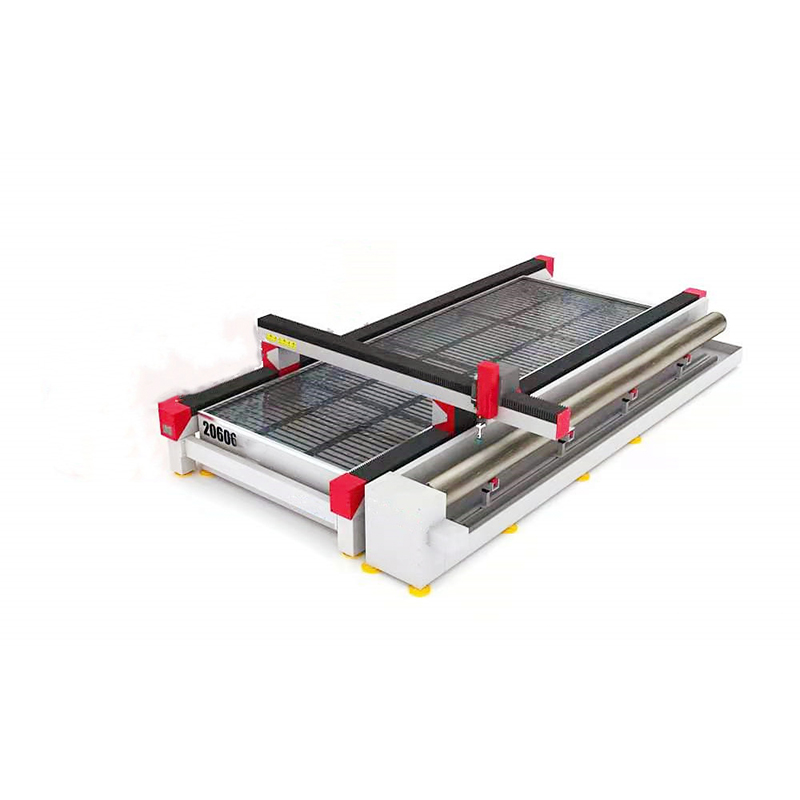

1. طاولة العمل وجهاز التحكم

طاولة القطع بنفث الماء PMT مُجهزة بإطار نقل محسّن يشمل صواريخ توماهوك X وY وZ، وخزان مياه، ورأس قطع، وإطار تشحيم، وإطار قيادة مؤازر.

إن بنيتها الميكانيكية العملاقة مخصصة بشكل خاص للآلات ذات الحجم الكبير، مع الأخذ في الاعتبار مسافات السفر الموسعة على طول صواريخ توماهوك X وY، مما يجعلها مناسبة للتعامل مع الأجزاء المحيرة للعقل والأجزاء الأكبر من المتوسط.

تعتبر طاولة القطع هذه أفضل إطار يتم التحكم فيه بواسطة الكمبيوتر ثنائي الأبعاد، بما في ذلك المحور Y، الماسك، المحور X، المحور Z (مسند رأس القطع)، رأس القطع، خرطوم الضغط العالي، والصندوق الخشن.لضمان الدقة والنشاط السلس، تم تجهيز كل من صواريخ توماهوك X وY بمساعدات مستقيمة ومسامير كروية.

نموذج	6020	6030	8030	12030
البعد (مم)	7200*3500 مللي متر	7200*4500 مللي متر	9200*4500 مللي متر	13200*4500 مللي متر
الأعلى.نطاق القطع	6000*2000 مللي متر	6000*3000 مللي متر	8000*3000 مللي متر	12000*3000 مللي متر
سفر المحور Z	180 ملم
نظام سيرفو	ويهونغ، OEM باناسونيك
الكرة اللولبية الخطية	أبا/تبي، تايوان العلامة التجارية
دقة إعادة تحديد المواقع	±0.025 مم/م
دقة القطع	± 0.1 ملم
الأعلى.سرعة التشغيل	30 م/دقيقة
تشحيم	الغمر النفط

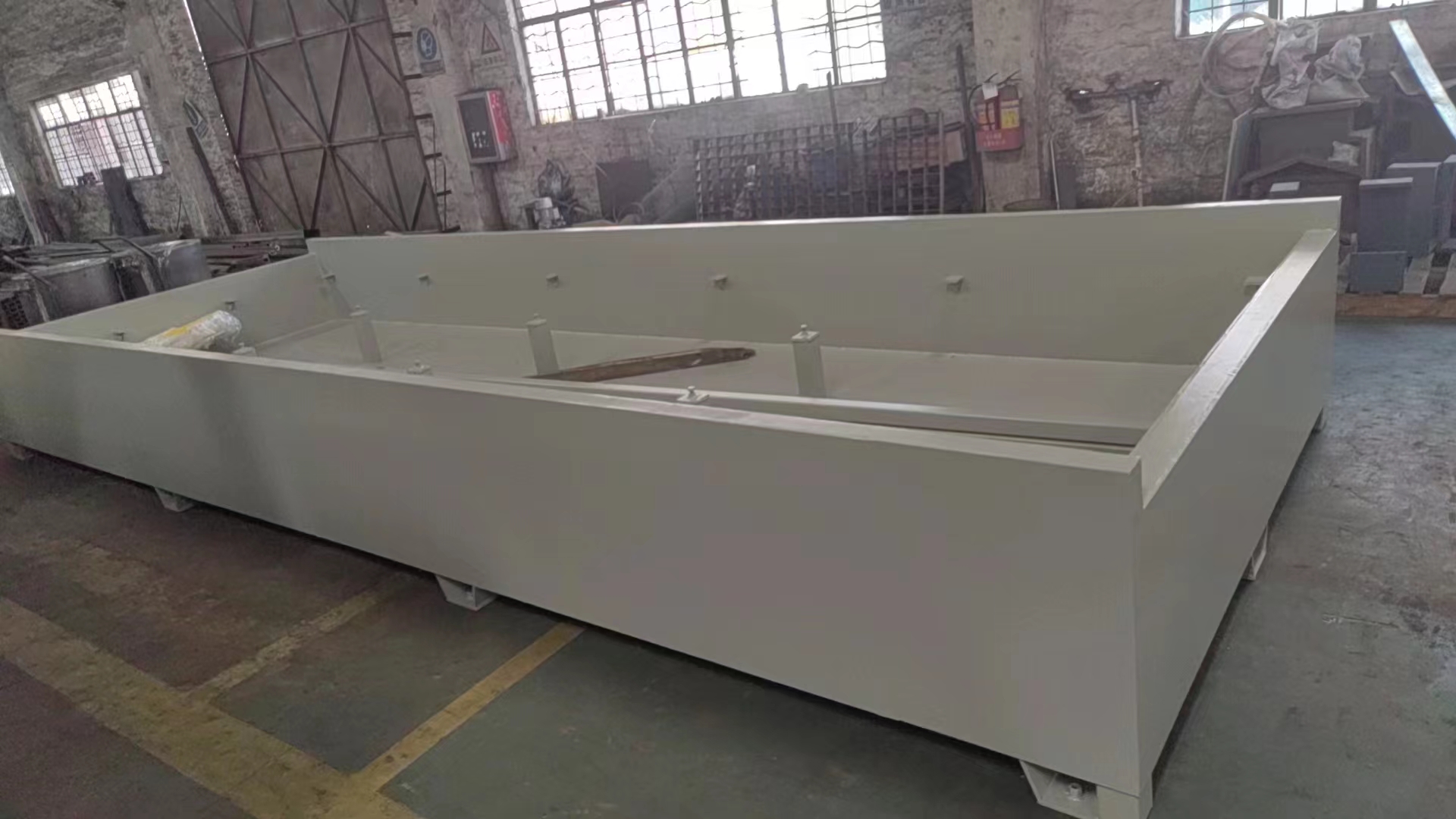

مادة	203 خزان مواد من الفولاذ المقاوم للصدأ، وشعاع من الفولاذ المصبوب، وغطاء من المطاط والفولاذ المقاوم للصدأ

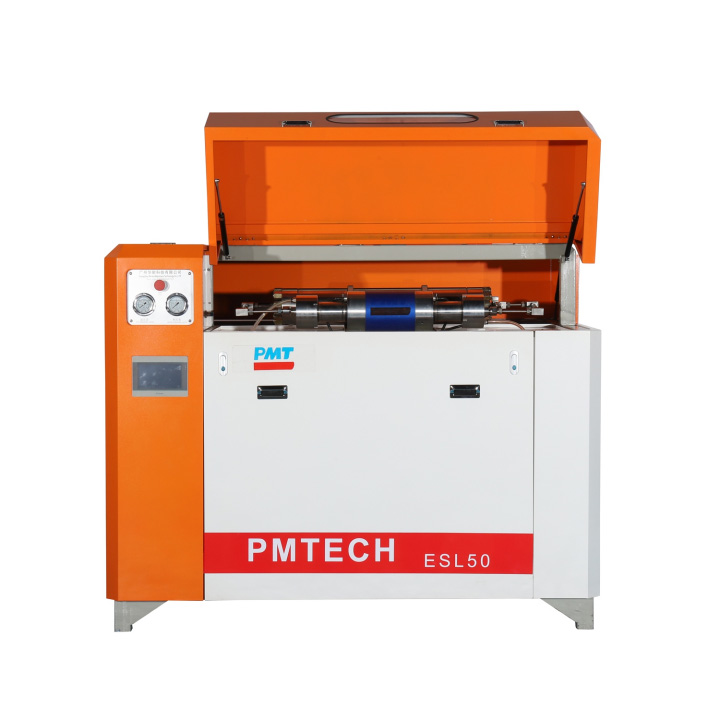

2.ESL50 هيكل مضخة الضغط العالي

البعد (الطول * العرض * الارتفاع)	1800*1000*1400 مللي متر
وزن	1200 كجم
معدل الطاقة	37 كيلو واط / 50 حصان
الأعلى.ضغط	420 ميجاباسكال /4200 بار
ضغط العمل	300-350 ميجا باسكال
الأعلى.تصريف الزيت	104 لتر/دقيقة
الأعلى.معدل المد و الجزر	3.7 لتر/دقيقة
مزود الطاقة	380 فولت 50 هرتز
إمدادات المياه	≥15.1 لتر/دقيقة
المجمع	1.5 لتر

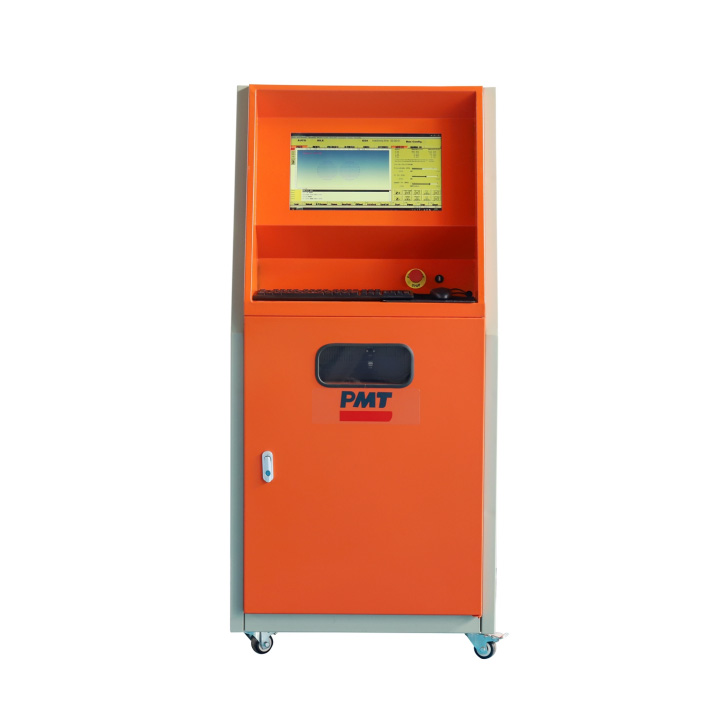

3. تحكم باستخدام الحاسب الآلي

مزود الطاقة	تيار متردد 220 فولت 50/60 هرتز
نظام الرسم	أوتو كاد
نظام الكمبيوتر	ويندوز 7
وظيفة	وحدة تحكم عن بعد
شاشة	تطبيق شاشة LCD مقاس 19 بوصة
برامج المياه النفاثة إن سي-ستوديو-V10	دعم ملف DXF ورمز NC

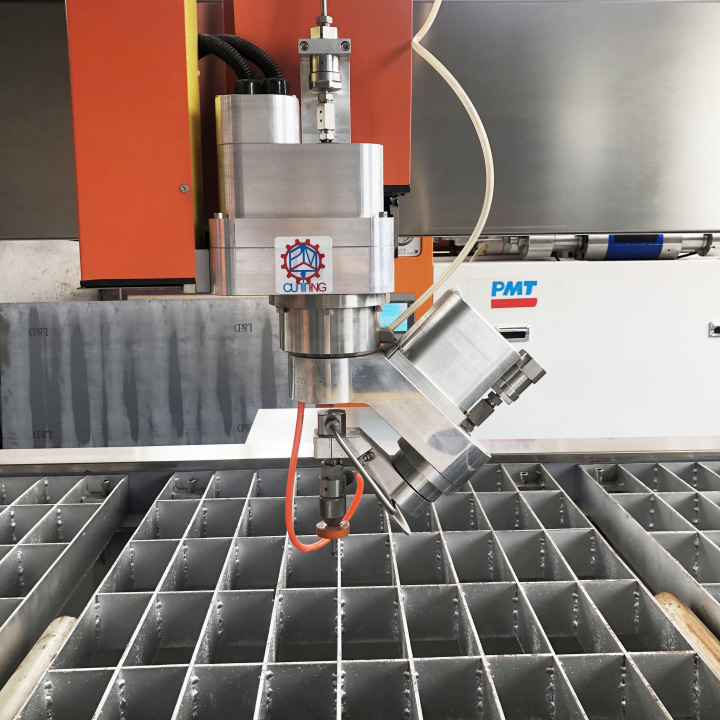

4.تيار متردد 5 محاور نظام القطع لرأس قطع الماس

دقة إعادة تحديد المواقع	± 0.02/1000 مم
دقة القطع	± 0.15/1000 مم
الأعلى.ضغط	420 ميجا باسكال
نوع الفتحة	تحليل 3
نوع الفوهة	7.14*1.02*76 مللي متر
تشغيل السفر من المحور Z	180 ملم
زاوية دوران المحور أ	±67 درجة
زاوية دوران المحور C	±360 درجة
زاوية القطع	±45 درجة
طلب	قطع 2D/3D

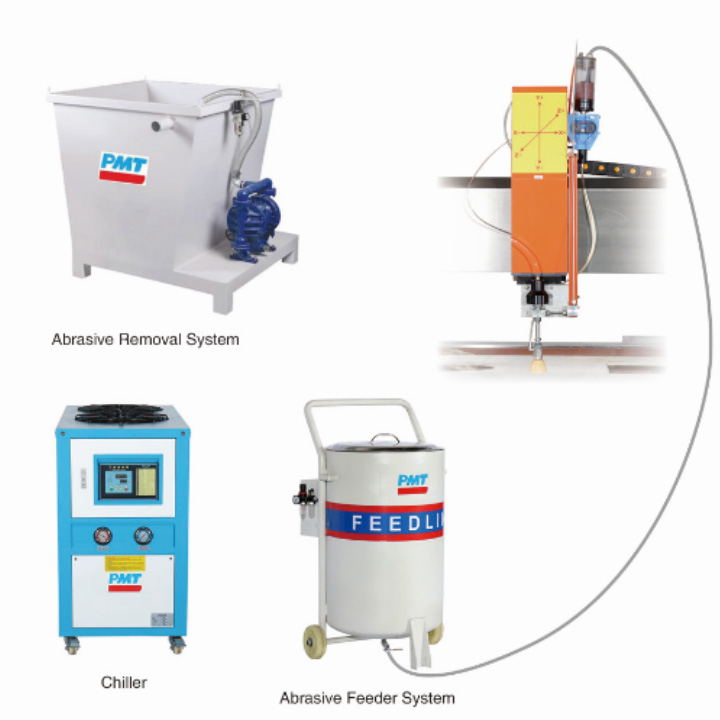

5. نظام التغذية الكاشطة

البعد (الطول * العرض * الارتفاع)	700*700*1350 مللي متر
وزن	80 كجم
الأعلى.سعة	200 كجم
الأعلى.إمدادات ضغط الهواء	2bar
برنامج التحكم في منظم ضبط المحرك
يزيل النفايات الكاشطة

عينة القطع:

لا يمتلك مصنعنا جميع أنواع آلات نفاثة الماء وقطع غيار نفاثة الماء فحسب، بل تبيع شركتنا أيضًا جميع أنواع آلات نحت الحجر وآلات الليزر وآلات قطع الجسور وآلات طحن الحواف وآلات خطوة الصف وآلات الحبال وما إلى ذلك. !!!

التدريب الفني

1، مبدأ العمل الأساسي لآلة القطع بالمياه النفاثة ذات الضغط العالي للغاية 2، مبدأ العمل لنظام الضغط العالي والشحن الفائق

3 ، استبدال الأجزاء المختومة ذات الضغط العالي والضغط المنخفض والمختومة ذات الضغط العالي

4، صيانة نظام الضغط العالي والحكم واستكشاف الأخطاء الشائعة وإصلاحها

5، برمجة وتشغيل وتشغيل منصة القطع NC

6، الصيانة اليومية لمنصة القطع NC

7، تركيب المعدات

8 ، التحكم الكاشطة وتشغيل النقل والاتصالات باستخدام الحاسب الآلي

9، تشغيل برنامج CAD/CAM والاتصالات باستخدام الحاسب الآلي

10 ، مبدأ العمل والصيانة والحكم واستكشاف الأخطاء وإصلاحها في حالات الفشل الشائعة للأجزاء الوظيفية الرئيسية ذات الضغط العالي ومفاتيح المياه ذات الضغط العالي ورأس القطع الكاشطة

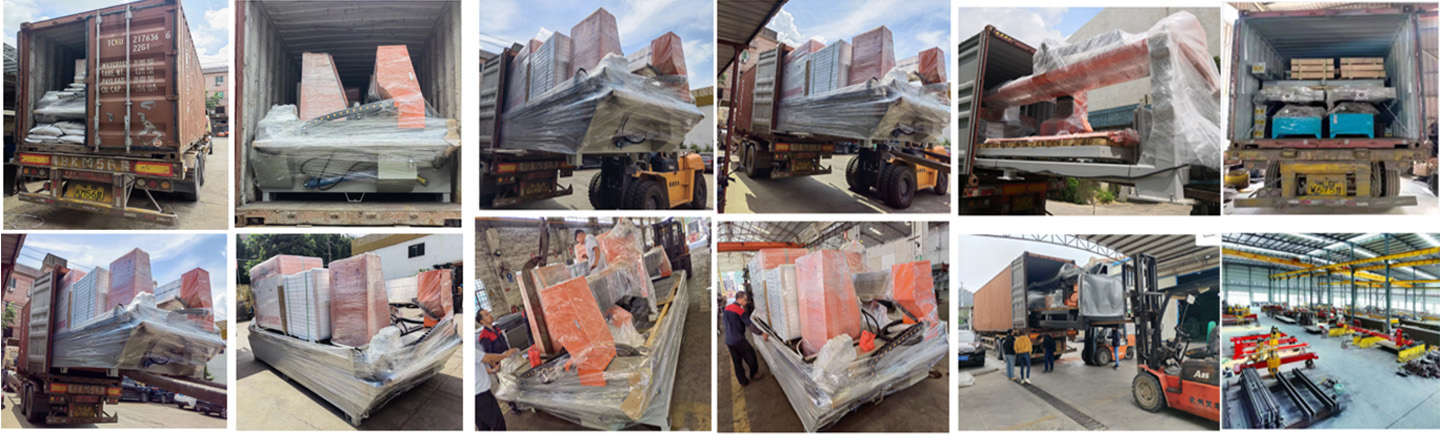

تغليف المنتج

مجموعة آلات القطع بنفث الماء: تم تجميع آلات التقطيع بنفث الماء بعناية فائقة لضمان الأمان أثناء النقل.تتضمن الحزمة سطحًا خارجيًا خشبيًا صلبًا، بالإضافة إلى مواد تغليف دقيقة في الداخل.ومن ناحية أخرى، فإننا نقدم خيار استخدام جميع مجموعات الأفلام الدقيقة لمزيد من الضمان.تحتوي الحزمة على سيفون HP، وسرير طاولة القطع بنفث الماء مع رأس القطع، ومنظم نفث الماء CNC، ومغذي الرمل بنفث الماء، وأجزاء إضافية للسيفون.يتم تكديس الترتيب الكامل لمعدات ماكينة نفث الماء في حامل بطول 20 قدمًا أو 40 قدمًا، بجوانب تتراوح ما بين 30 إلى 40 مترًا مكعبًا تقريبًا وحمولة تبلغ 4000 إلى 6000 كجم.

قطع غيار نفاثات الماء: لضمان النقل المحمي لقطع غيار نفاثات الماء، نستخدم مزيجًا من مواد التجميع الدقيقة في الداخل وتجميع الحاويات في الخارج.وهذا يضمن أن الأجزاء محمية بالكامل أثناء السفر.كما يمكننا أيضًا تلبية متطلبات التجميع الصريحة وفقًا لميول العميل.

وقت النقل للآلات: عادة ما يتراوح وقت النقل لآلات اتيرجيت من 15 إلى 30 يومًا.نحن نسعى إلى نقل العناصر بسرعة لمعالجة مشكلات عملائنا.

قطع غيار اتيرجيت: 1-7 أيام

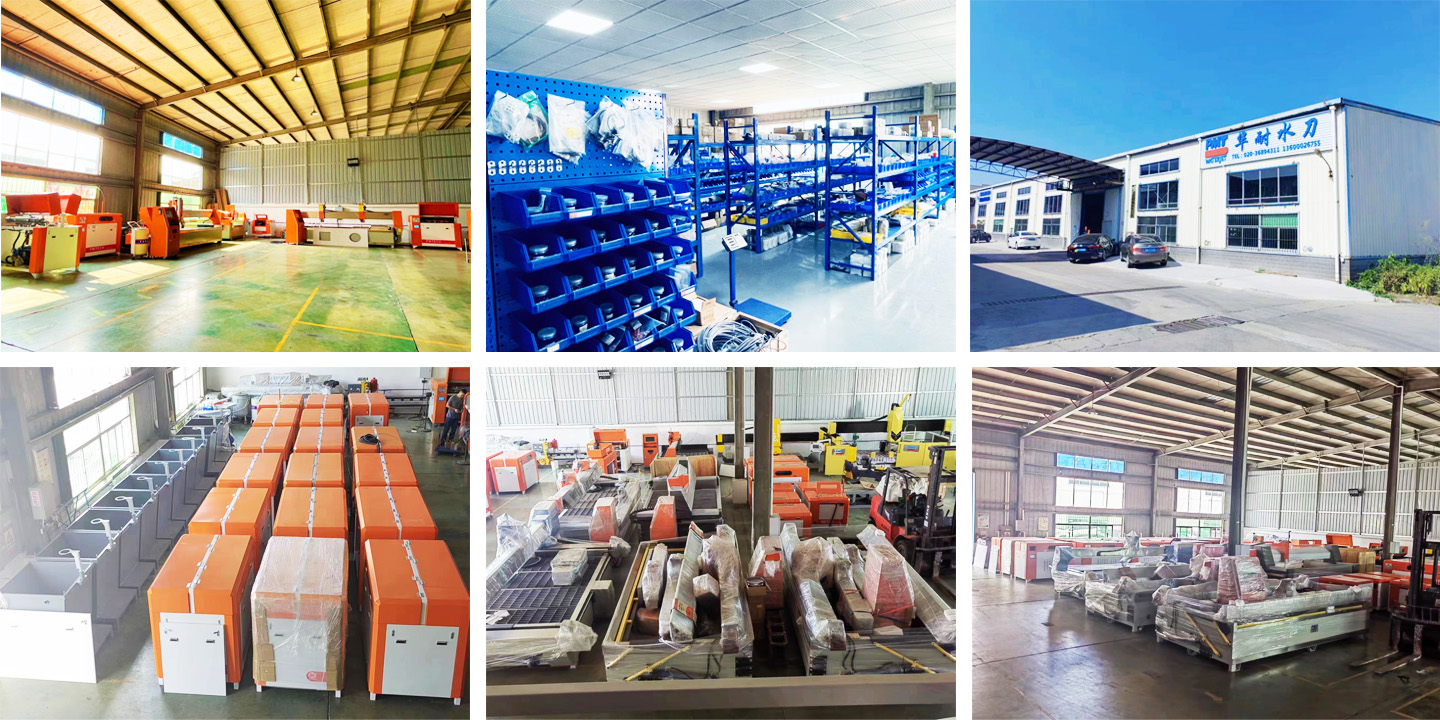

ملف الشركة
