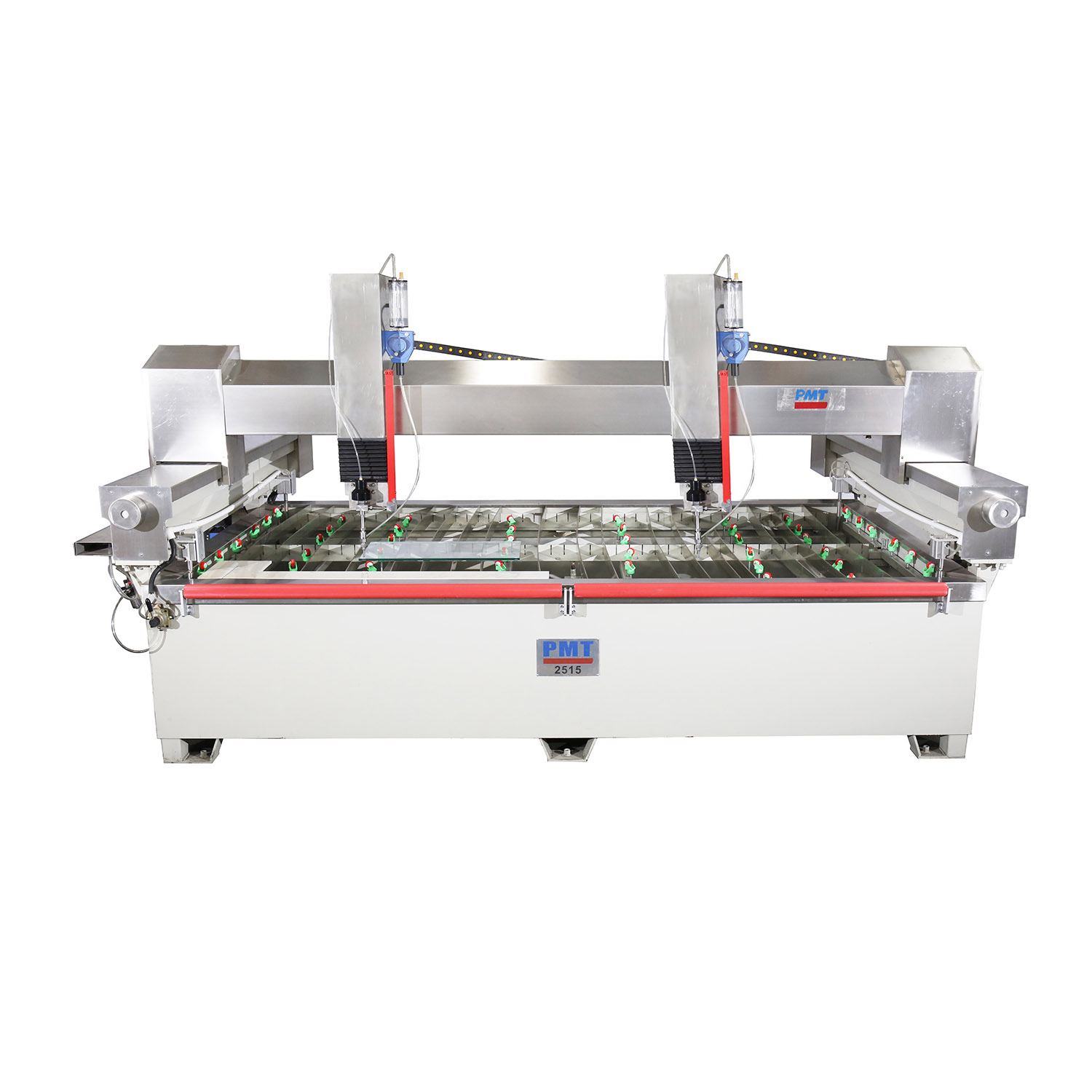

قطع آلة قطع رأس المياه
ميزة PMT آلة قطع WaterJet
حول الحجم ، لدينا 4000*2000 مم ، 3000*2000 مم ، 2000*1500 مم ، 2500*1500 مم ، 6000*2000 مم ، ما تريد؟
1. جدول العمل والتحكم
تعد منصة عمل Gantry الإجمالية أكثر التكوين الهيكلي استقرارًا ، مع الحركة الميكانيكية لمحاور X و Y أثناء المعالجة بينما يظل محمية العمل ثابتًا.
عند إجراء قطع عالية السرعة وعالية الأداء على مواد كبيرة التنسيق ، فإنه يضمن قوة متوازنة على الحكمان المتقاطع والتشغيل المتزامن للحماس.
نموذج | 2015 | 2515 | 3020 | 4020 | 6020 |
البعد (مم) | 2650*2150mm | 3100*2150mm | 4500*2300mm | 5250*2300mm | 7300*3100mm |
الأعلى. نطاق القطع | 2000*1500mm | 2500*1500mm | 3000*2000mm | 4000*2000mm | 6000*2000mm |
السفر من محور Z | 180mm | ||||
نظام المؤازرة | Weihong ، OEM Panasonic | ||||
كروب خطي الكروب | ABBA/TBI ، تايوان العلامة التجارية | ||||
إعادة وضع الدقة | ± 0.025 مم/م | ||||
دقة قطع | ± 0.1mm | ||||
الأعلى. سرعة الجري | 15 م/دقيقة | ||||
تشحيم | غمر الزيت | ||||
مادة | 203 خزان مواد فولاذية بدون عطل ، شعاع فولاذي مصبوب ، غطاء من الفولاذ المطاطي والفولاذ المقاوم للصدأ | ||||
2. ميزة
لا يؤثر فصل خزان المياه وأجزاء الإرسال الميكانيكية على دقة القطع خلال فترات عمل طويلة ويمنع تشوه الجهاز بأكمله.
1. حماية السلامة تم تجهيزها النظام بوظيفة حماية الحد الأقصى المزدوج ، بما في ذلك حماية الحد الصلب والناعم ، لمنع الحوادث أثناء التشغيل عالي السرعة. يمنع التصميم الخاص للغطاء الوقائي بشكل فعال الماء والرمال ، مما يجعل الماكينة متينة ومرضية جمالية.
2. نظام التثبيت يضمن نظام التشحيم الأوتوماتيكي المركزي أن زيت التشحيم يصل إلى كل نقطة تشحيم في نظام النقل في الوقت المحدد ، مما يضمن تشغيل الماكينة السلس والموثوق والصيانة البسيطة.
3. مسامير قفزة: اعتماد أدلة متداول عالية الجودة ومسامير الكرة من تايوان لضمان دقة عالية في معالجة جزئية ، ونقل سلس ، ومتانة ، وتحقيق حركة سلسة مع الاحتفاظ بدقة جيدة.
3. عينة قطع
