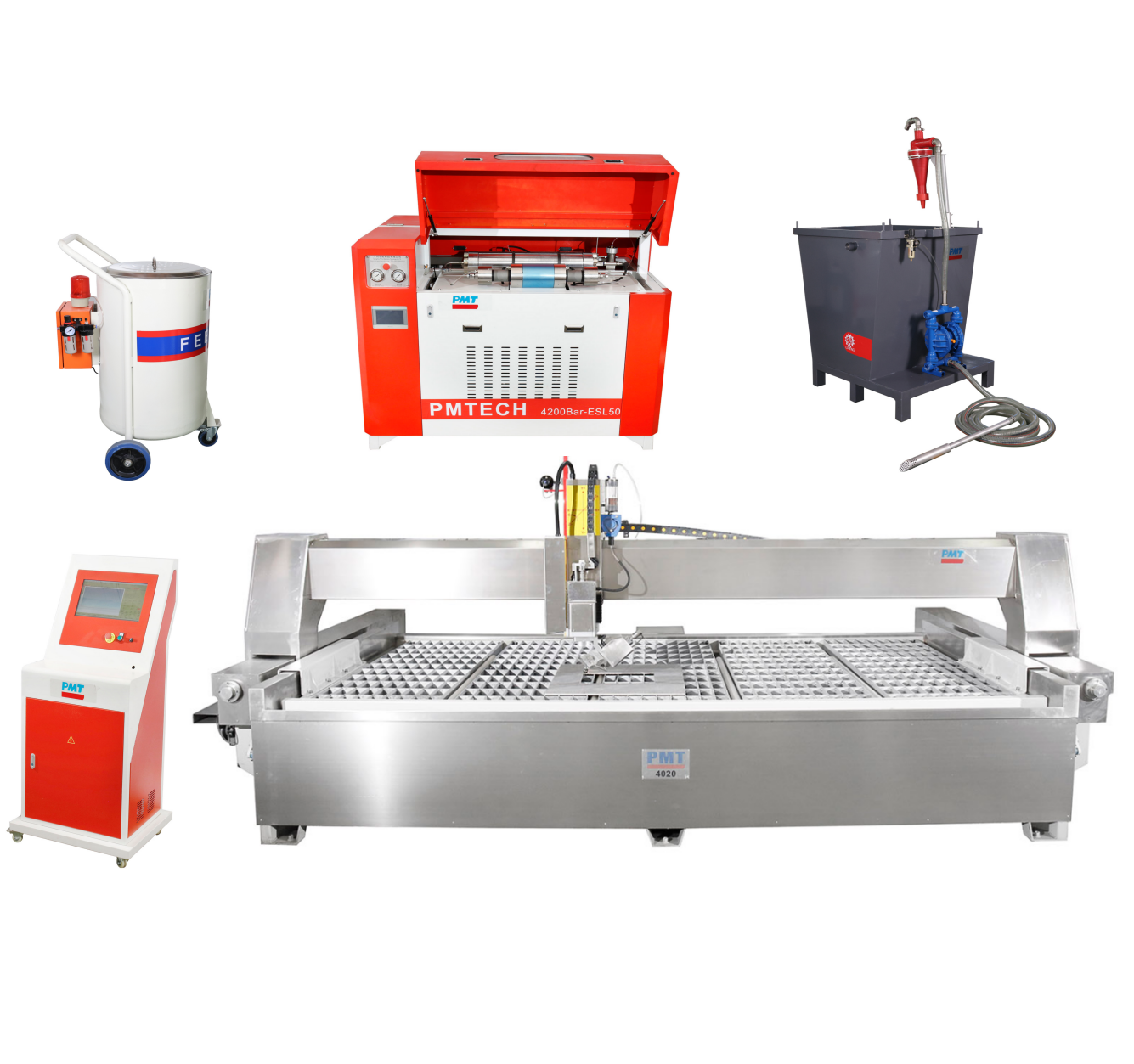

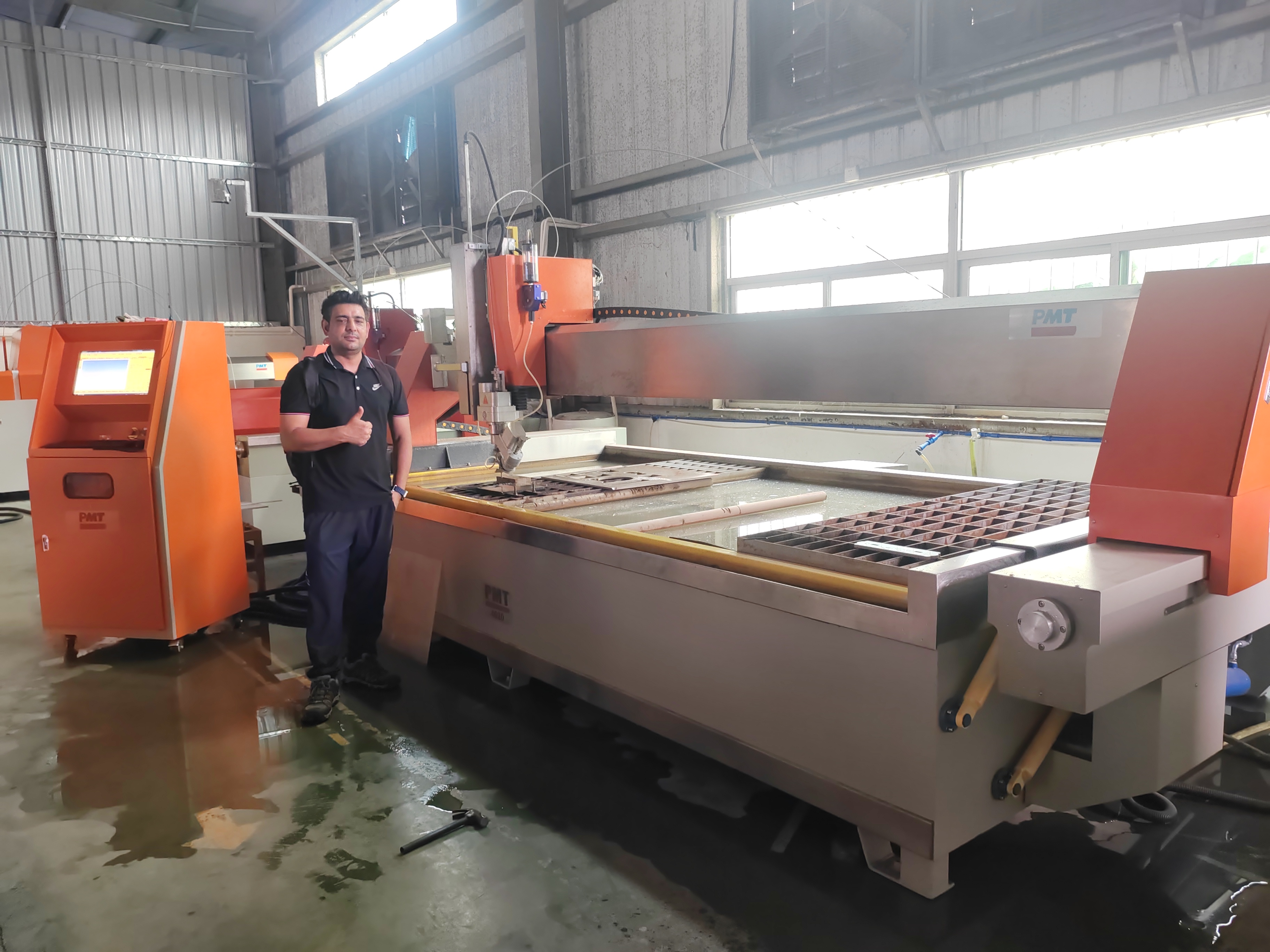

5 محور قطع رأس رأس الماء
ميزة PMT آلة قطع WaterJet
1. جودة القطع السلسة مثالية.
2. دقة القطع القاطع المائية تصل إلى 0.1 ملم. مفاصل الحافة منتظمة ، ويمكن أن يصنع قطع المياه أيضًا ألغازًا وجداريًا معقدة للغاية.
3. سرعة القطع سريعة ، واتساق المنتج وقابلية التبادل جيدة جدًا.
4. يمكن إجراء الحفر والقطع والتشكيل مرة واحدة.
5. تحسين بيئة العمل وتقليل تأثير الغبار والضوضاء على المشغل.
6. قطع الماء هو قطع بارد لا يضر بالهيكل الداخلي للمادة.
7. إنها الآلة الوحيدة لمعالجة المواد المركبة والخزف الهش.
8. يمكن لقطعة Waterjet قطع المعادن ، المطاط ، الرغوة ، البلاستيك ، المواد المركبة ، الحجر ، بلاط السيراميك ، الرخام ، الزجاج ، إلخ.
9. حول الحجم ، لدينا 4000*2000 مم ، 3000*2000 مم ، 2000*1500 مم ، 2500*1500 مم ، 6000*2000 مم ، ما تريد؟

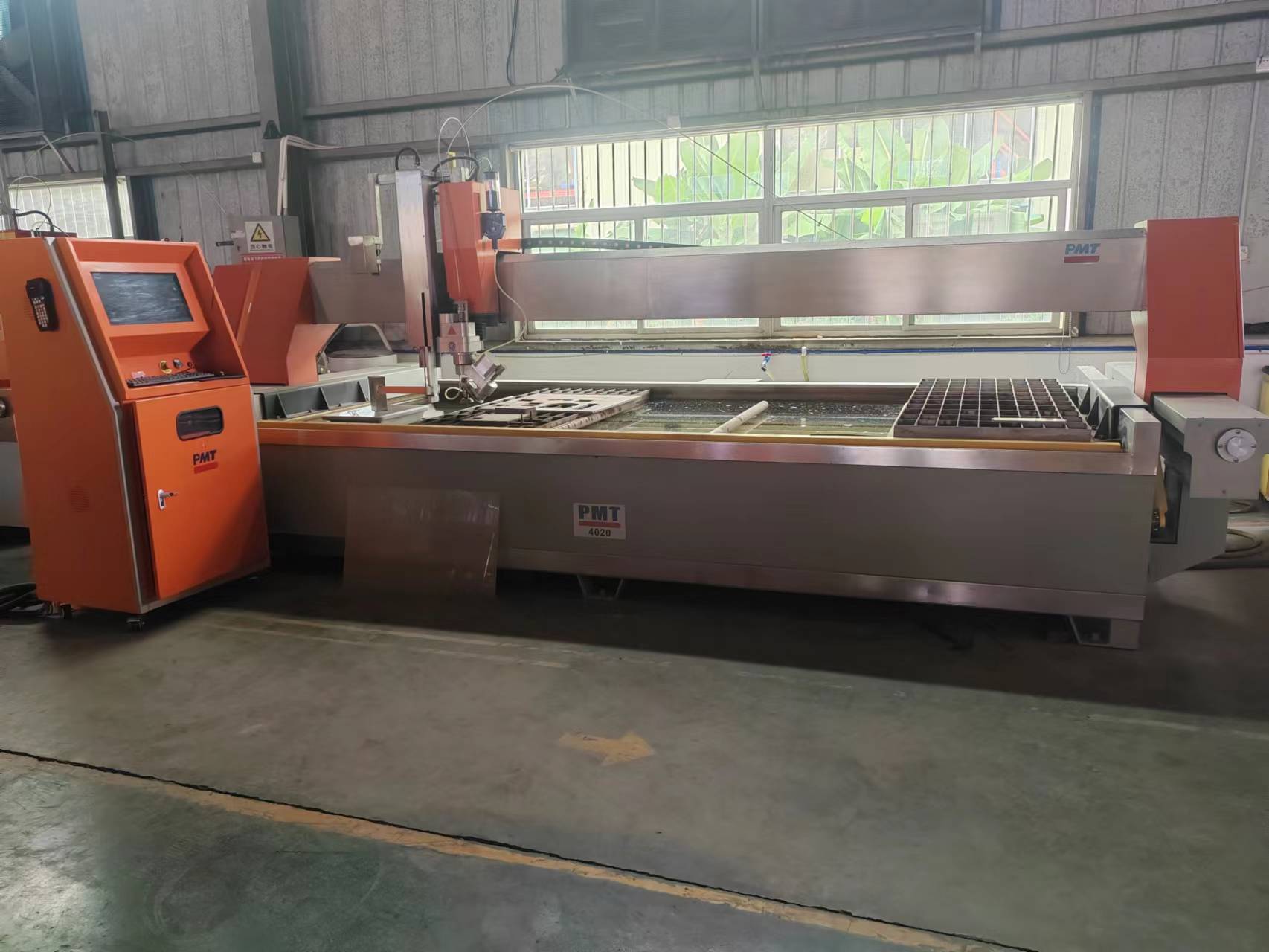

1. جدول العمل والتحكم

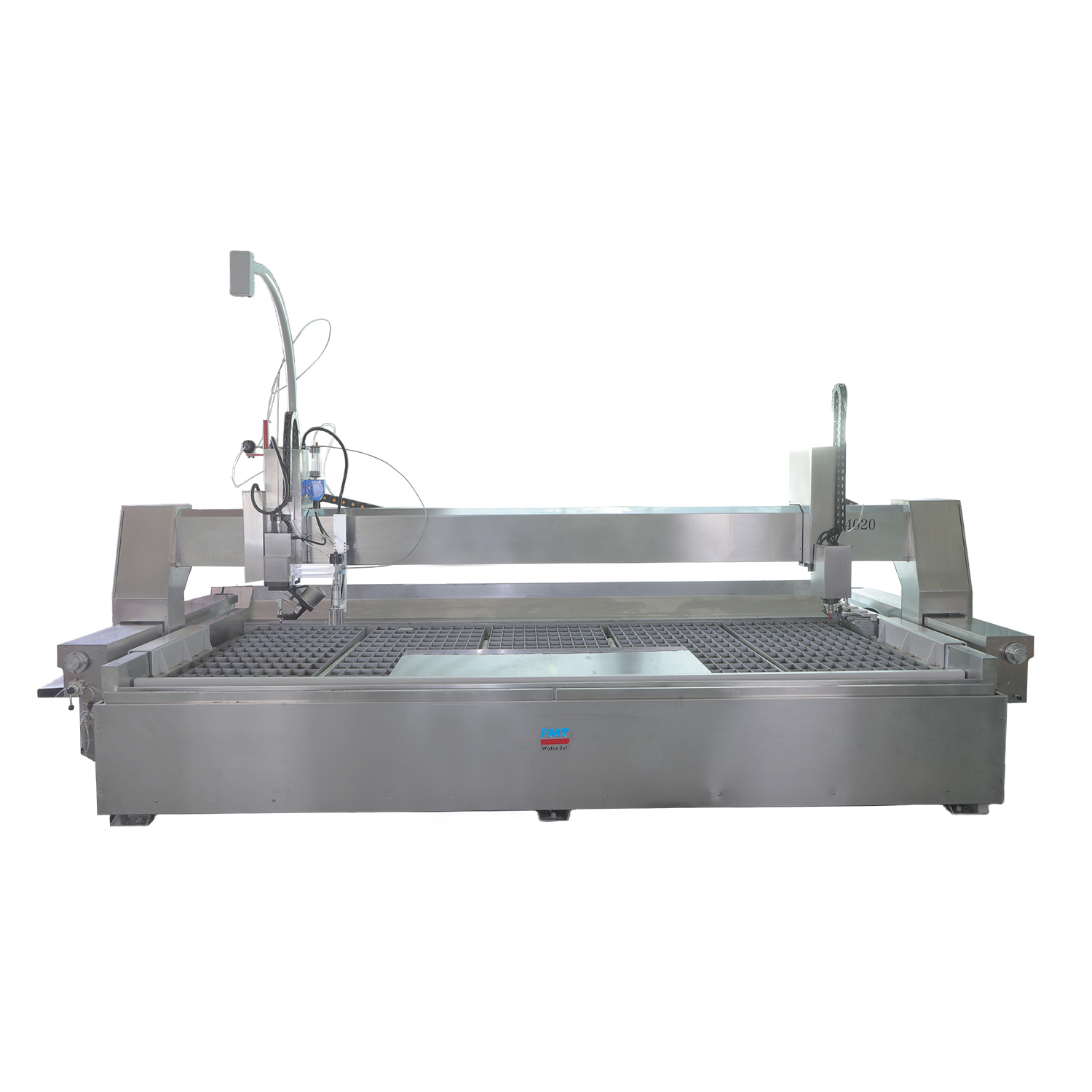

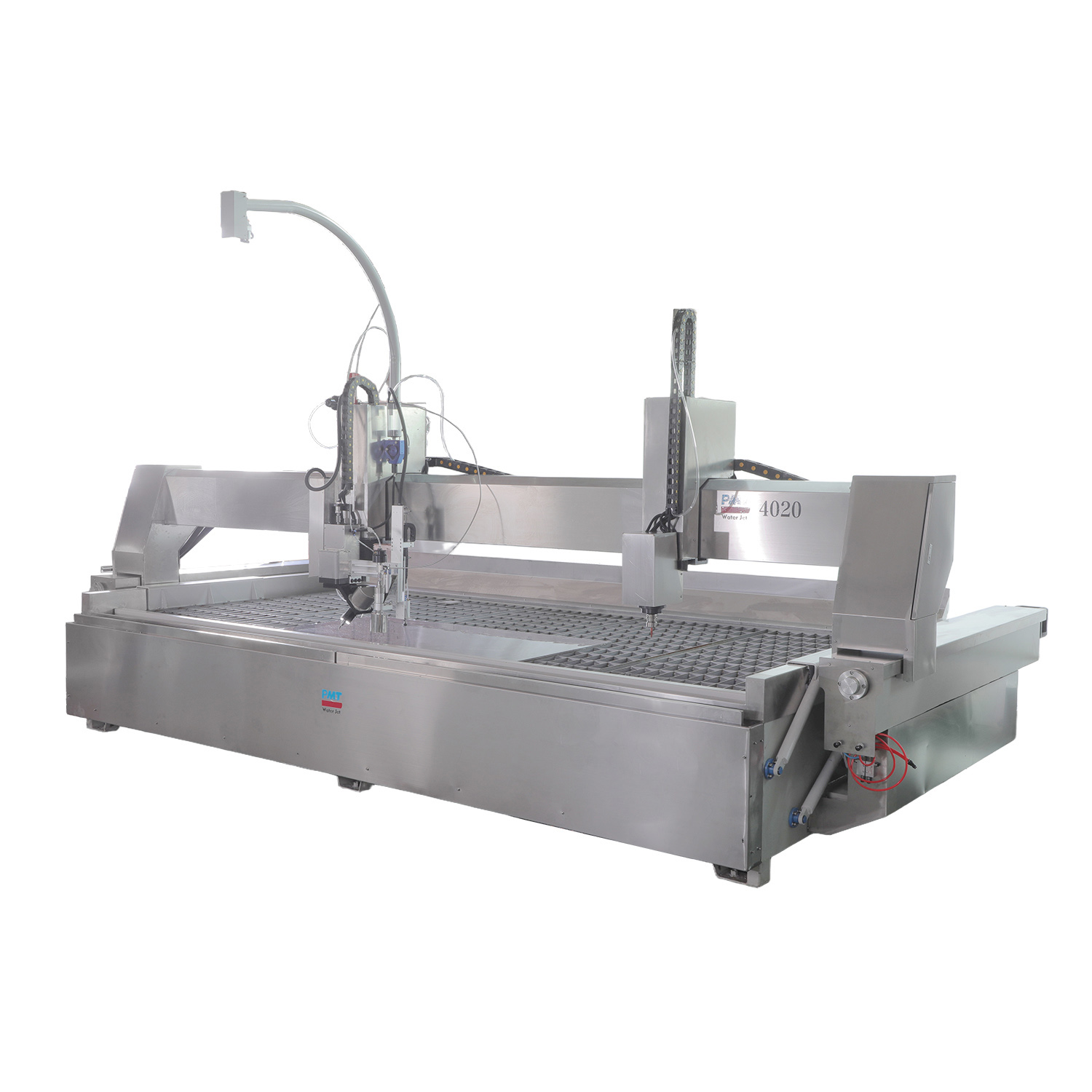

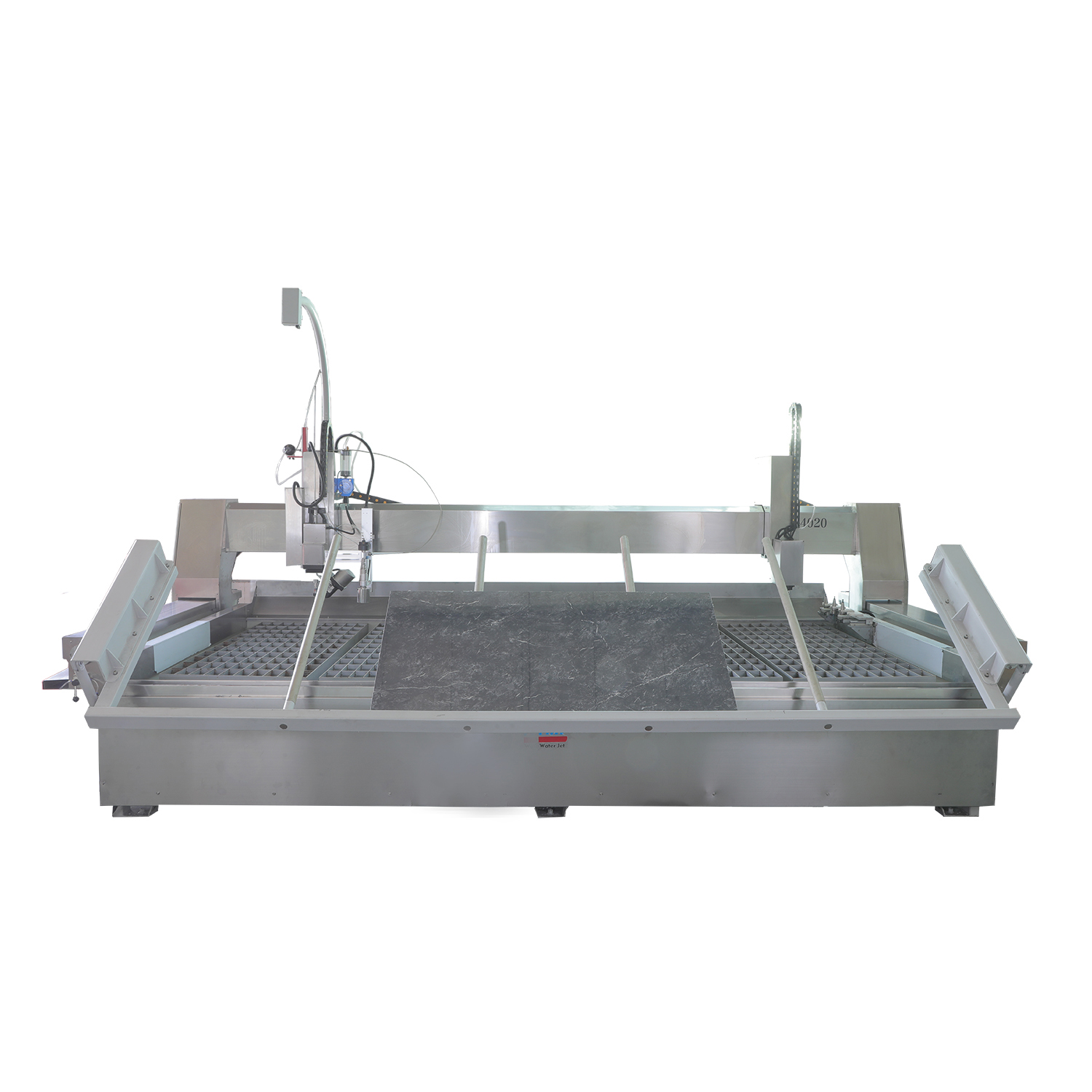

PMT يتكون طاولة قطع WaterJet من جزء ناقل الحركة مع محور X ، محور Y ومحور Z ، خزان المياه ، رأس القطع ، جزء التشحيم ونظام القيادة المؤازرة. الهيكل الميكانيكي Gantry مناسب لآلات الحجم الكبير ، ومسافة طويلة من المحور X و Y ، ومناسبة لمعالجة مجموعة متنوعة من أجزاء كبيرة الحجم.
طاولة القطع عبارة عن طاولة خاضعة للسيطرة على جهاز الكمبيوتر ثنائي الأبعاد ، يتكون من المحور ص ، الماسك ، المحور السيني ، المحور z (قطع رأس القطع) ، رأس القطع ، خرطوم الضغط العالي ، وصندوق الكشط. يتم تثبيت كل من المحور X والمحور ص مع دليل خطي ومسمار الكرة.
نموذج | 2015 | 2515 | 3020 | 4020 | 6020 |
البعد (مم) | 2650*2150mm | 3100*2150mm | 4500*2300mm | 5250*2300mm | 7300*3100mm |
الأعلى. نطاق القطع | 2000*1500mm | 2500*1500mm | 3000*2000mm | 4000*2000mm | 6000*2000mm |
السفر من محور Z | 180mm | ||||
نظام المؤازرة | Weihong ، OEM Panasonic | ||||
كروب خطي الكروب | ABBA/TBI ، تايوان العلامة التجارية | ||||
إعادة وضع الدقة | ± 0.025 مم/م | ||||
دقة قطع | ± 0.1mm | ||||
الأعلى. سرعة الجري | 15 م/دقيقة | ||||
تشحيم | غمر الزيت | ||||
مادة | 203 خزان مواد فولاذية بدون عطل ، شعاع فولاذي مصبوب ، غطاء من الفولاذ المطاطي والفولاذ المقاوم للصدأ | ||||

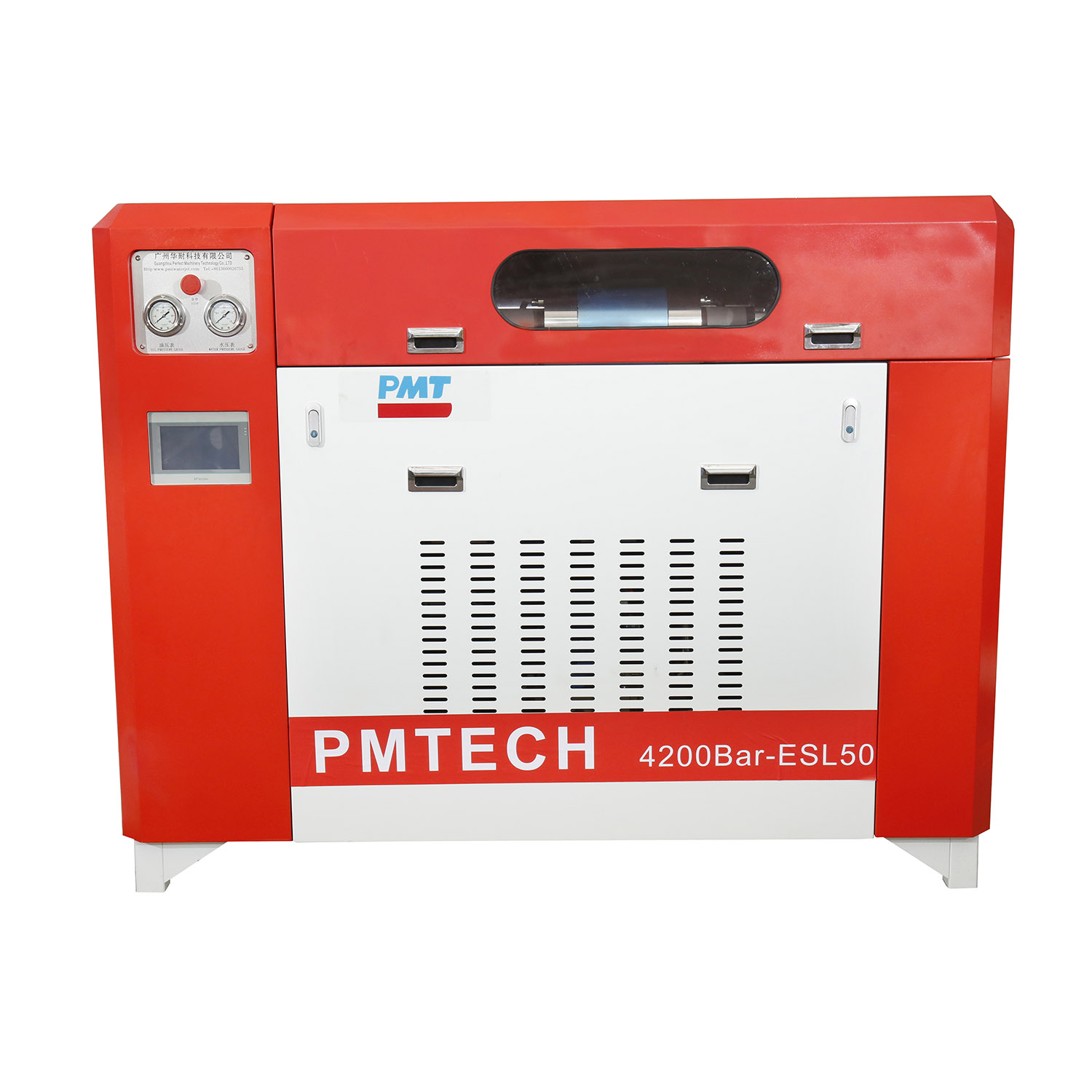

2. ESL50 هيكل مضخة المباراة العالية
البعد (l*w*h) | 1800*1000*1400mm |
وزن | 1200 كجم |
معدل الطاقة | 37kw/50hp |
الأعلى. ضغط | 420MPA /4200BAR |
ضغط العمل | 300-350MPa |
الأعلى. تصريف الزيت | 104L/دقيقة |
الأعلى. معدل التدفق | 3.7L/دقيقة |
مزود الطاقة | 380 V 50Hz |
إمدادات المياه | ≥15.1l/min |
تراكم | 1.5Liter |
① نظام إمداد المياه
يحتاج المحرك الرئيسي إلى مصدرين مائيين للقطع والتبريد ، وبالتالي نحتاج إلى صرفان: تصريف مياه التبريد وصرف تسرب الماء.
تعريف خاص مدرج أدناه:
قطع الماء: يجب تزويد المكثف بماء 20-1000psi (1.4-6.9bar). يجب ألا يقل ماء المدخلات عن ماء الإخراج بمقدار 1.5 مرة.
ماء التبريد (للمبادل الحراري): يتم استخدام المبادل الحراري لضبط الحرارة المتراكمة في الزيت الهيدروليكي.
② Hydraulic النظام
يتكون النظام الهيدروليكي من أنظمة الضغط والترشيح والتبريد. مبدأ التكثيف هو: محرك من 37 كيلو وات يدفع المضخة الهيدروليكية ، ثم ستضغط المضخة على الزيت الهيدروليكي يصل إلى 20 ميجا باسكال كحد أقصى.
③ WaterJet نظام كثيف
يشير نظام التكثيف بشكل أساسي إلى المكثف ، ولكنه يشمل أيضًا مكونات أخرى في دائرة المياه التي تجعل ماء الضغط المنخفض في مياه عالية الضغط. على وجه التحديد ، فإنه يشمل المكثفات ، المتراكم ، أنبوب الضغط العالي ، الموصل وما إلى ذلك. المكثف هو الجزء الرئيسي من نظام التكثيف. يوجد قسم لمبدأ المكثف والهيكل والصيانة في هذا الدليل.

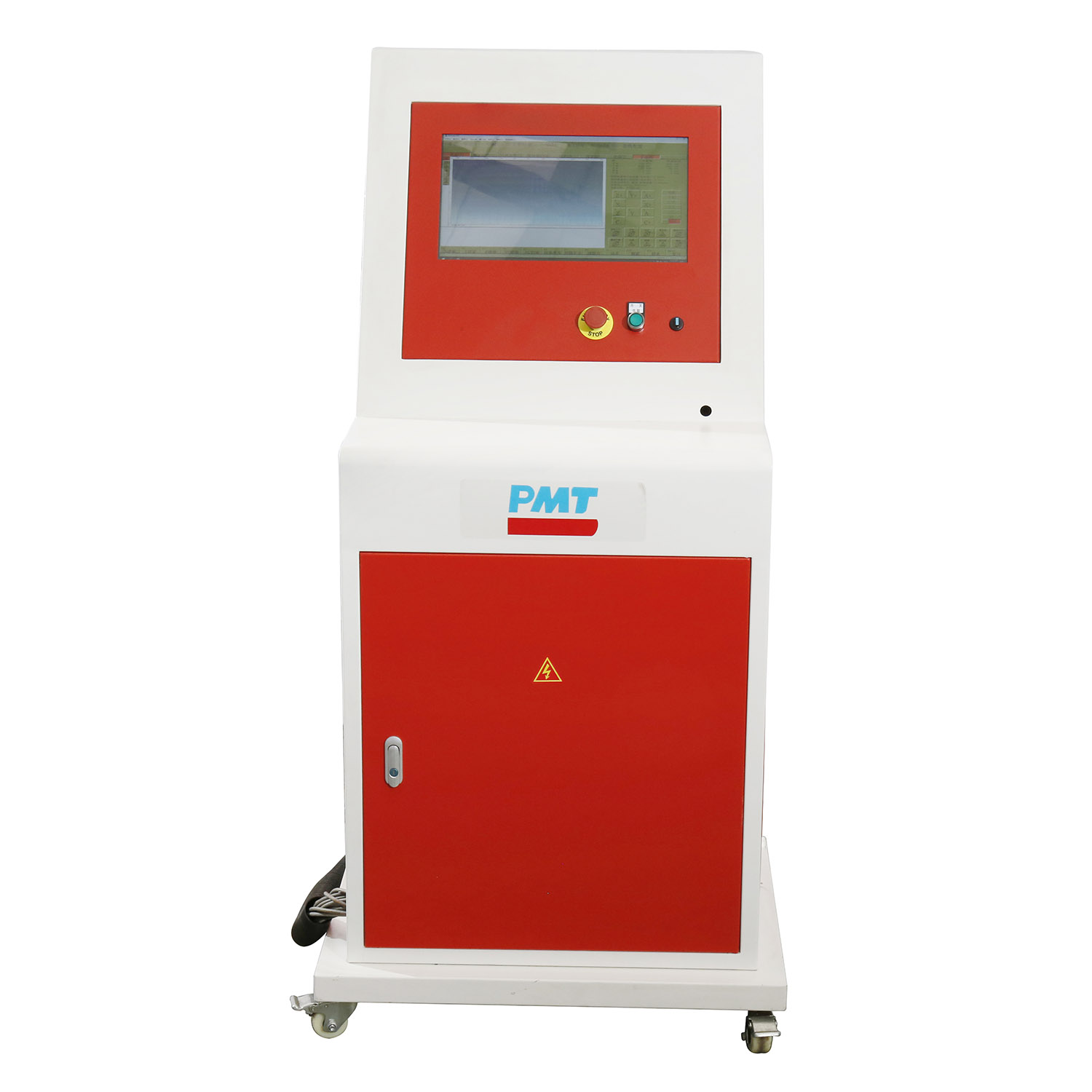

نظام التحكم الإلكترونية
تم دمج نظام التحكم الكهربائي في لوحة التحكم ، بما في ذلك PC ، دائرة التحكم. يتم استخدام نظام التحكم هذا لبدء/إيقاف المحرك الرئيسي وضبط السرعة. يتم سرد وظيفة الشاشة والأزرار والمقابض على اللوحة أدناه.
'مؤشر الطاقة ' 'متر الجهد ' 'متر العملة ' 'Switch Master ' 'مضخة ومحرك رئيسي مفتاح ' 'الضغط العالي/التبديل الكاشط ' 'Stop '

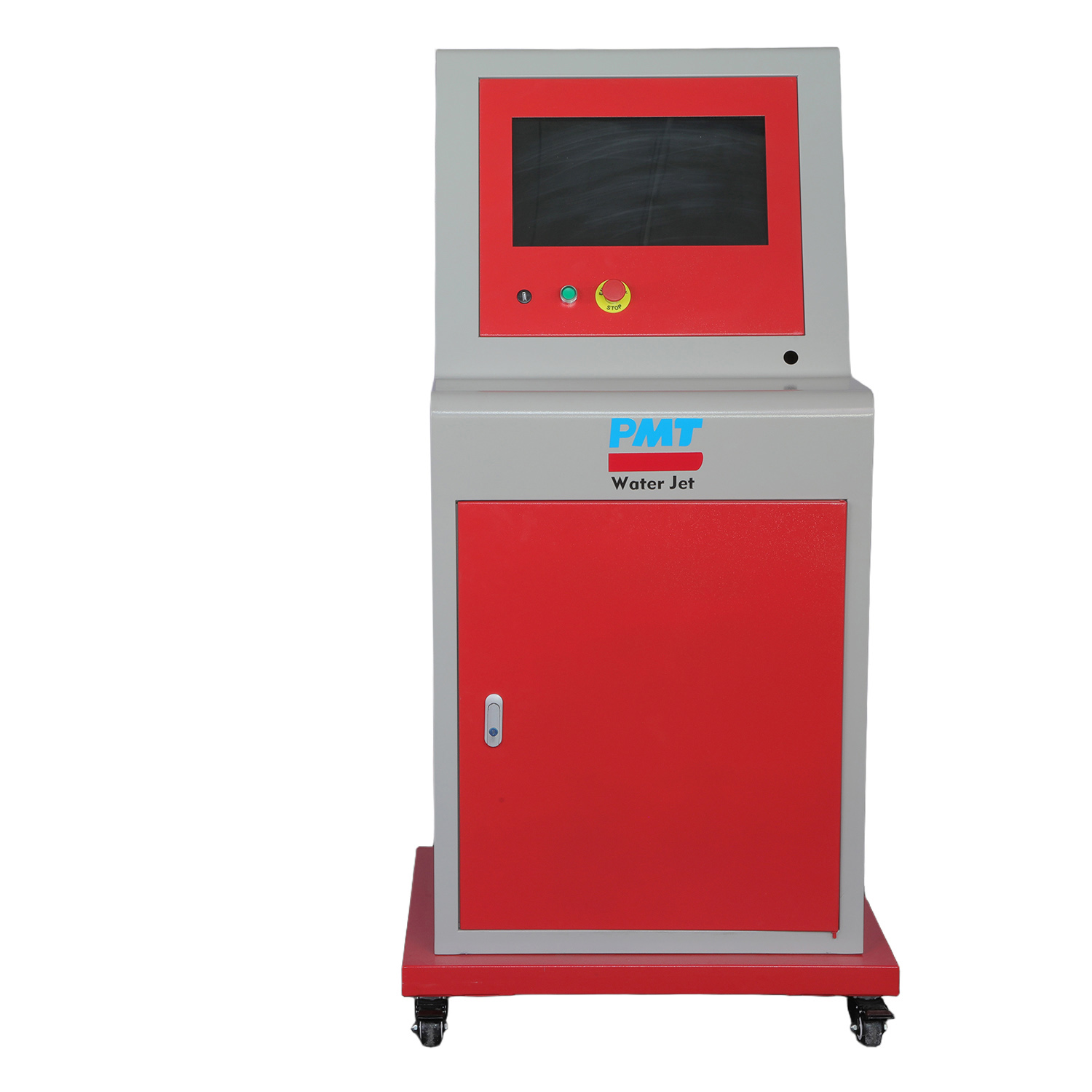

3. وحدة تحكم CNC
مزود الطاقة | AC220V 50/60Hz |
نظام الرسم | السيارات |
نظام الكمبيوتر | Windows 7 |
وظيفة | وحدة تحكم عن بعد |
شاشة | تطبيق 19 بوصة LCD |
برنامج نفاث المياه NC-Studio-V10 | دعم ملف DXF ورمز NC |

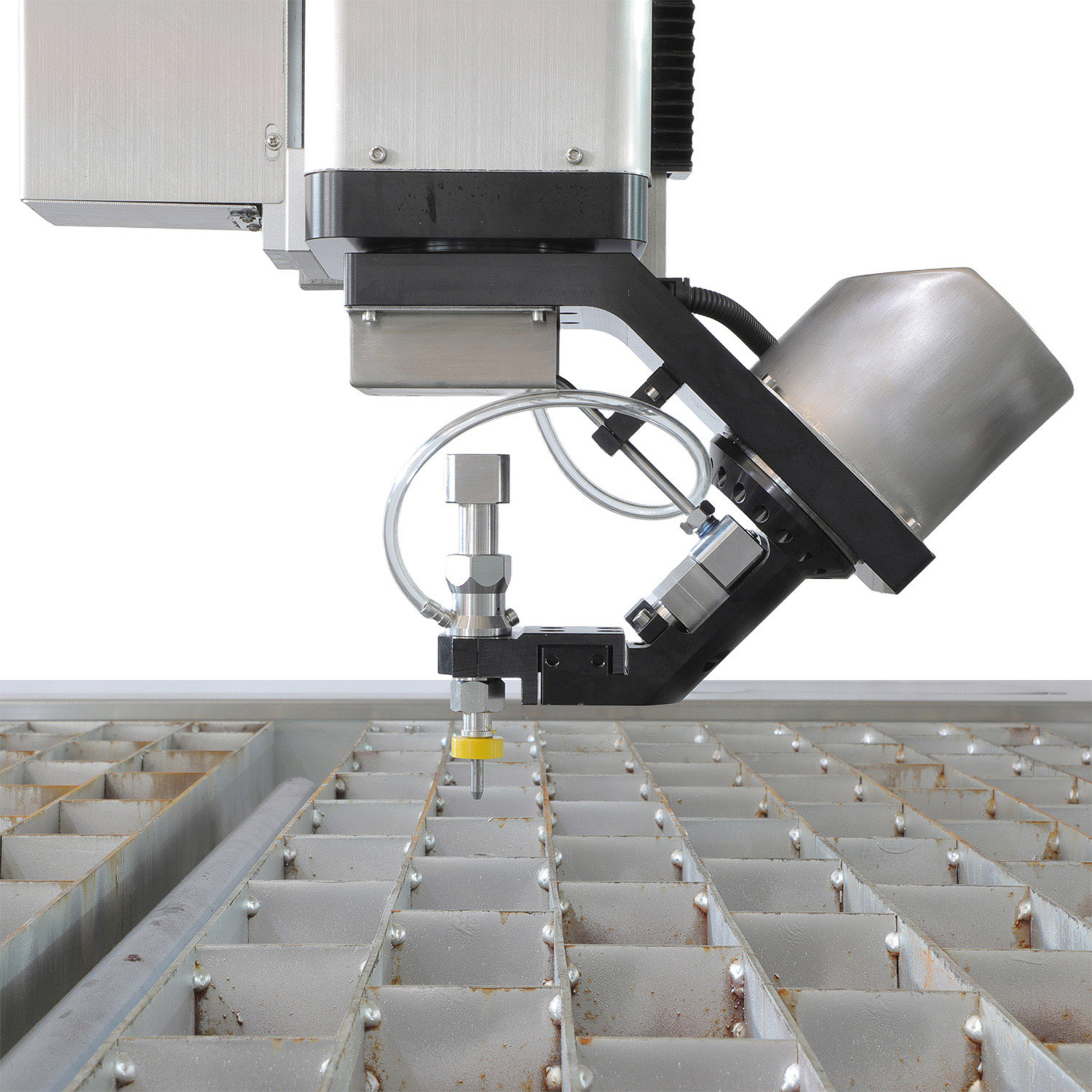

4. نظام قطع المحور AC 5 لرأس قطع الماس
إعادة وضع الدقة | ± 0.02/1000mm |
دقة قطع | ± 0.15/1000mm |
الأعلى. prussure | 420mpa |
نوع الفتحة | تحليل 3 |
نوع الفوهة | 7.14*1.02*76mm |
تشغيل Travel of Z Axis | 180mm |
زاوية الدوران المحور | ± 67 درجة |
زاوية الدوران محور ج | ± 360 درجة |
زاوية قطع | ± 45 درجة |
طلب | 2D/3D القطع |

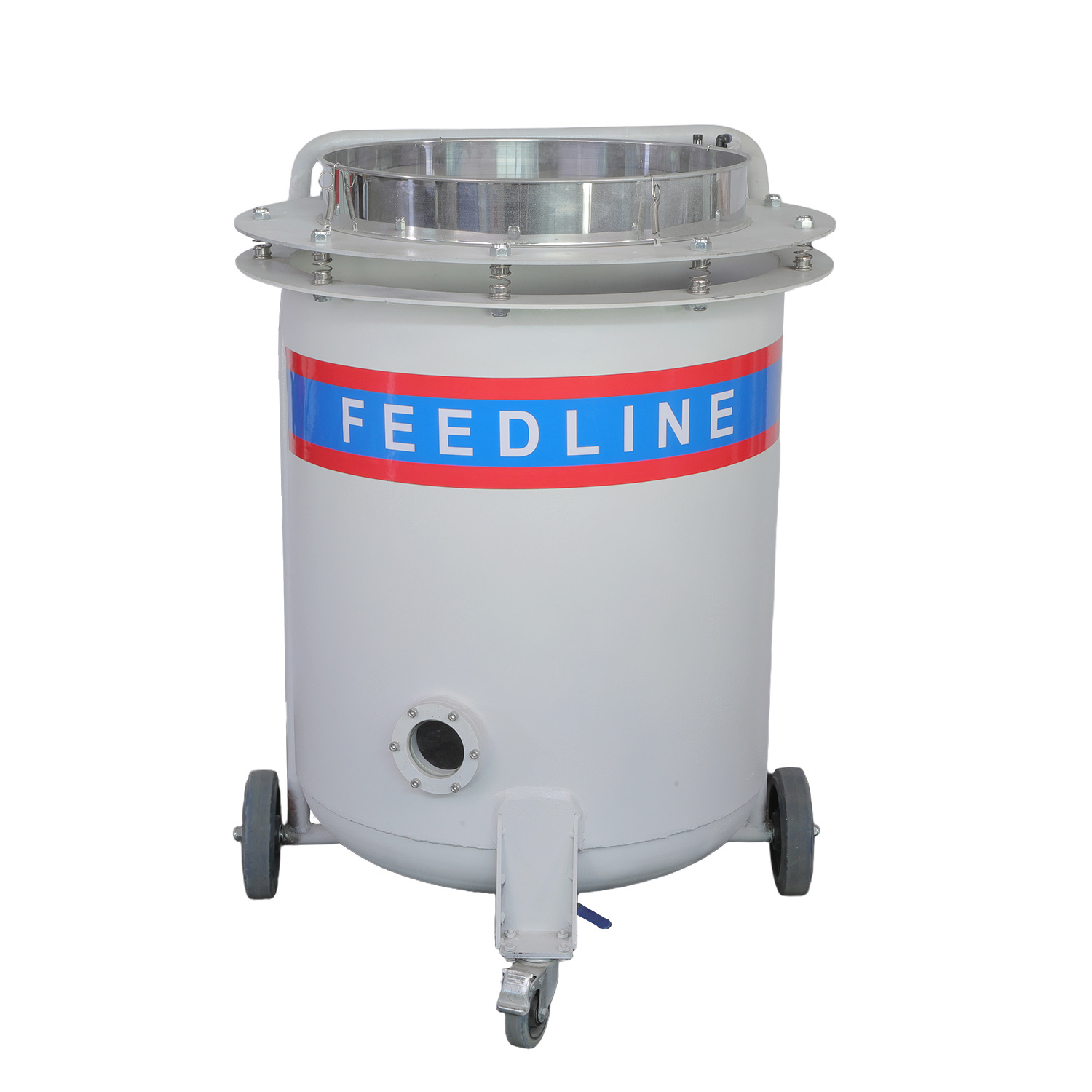

5. نظام التغذية الرصاصي
البعد (l*w*h) | 700*700*1350mm |
وزن | 80 كجم |
الأعلى. سعة | 200 كجم |
الأعلى. إمدادات ضغط الهواء | 2bar |
البرمجيات تتحكم في منظم ضبط المحرك | |
يلغي النفايات الكاشطة | |
6 ، تحميل الأرض systerm
تختلف سرعة القطع لآلة القطع المائية المصغرة اعتمادًا على المادة والسمك وجودة القطع المطلوبة وضغط الماء وتكوين الماكينة نفسها ، بشكل عام لـ PMT WaterJet ، يمكنك العثور على السرعة التالية للرجوع إليها فقط.
لا يحتوي مصنعنا على جميع أنواع آلات مياه النفاثة وقطع الغيار المائية فحسب ، بل يبيع شركتنا أيضًا جميع أنواع آلات نحت الحجر وآلات الليزر وآلات قطع الجسر وآلات طحن الحواف وآلات الملعب وآلات الحبل وما إلى ذلك !!!
التدريب الفني
1 ، مبدأ العمل الأساسي لآلة قطع مياه الضغط الفائقة الفائقة ، مبدأ العمل في نظام الضغط العالي والرسوم الفائقة
3 ، استبدال الأجزاء ذات الضغط العالي المختومة ومختومة ذات الضغط العالي وعالي الضغط
4 ، الحفاظ على نظام الضغط العالي والحكم واستكشاف الأخطاء وإصلاحها من الفشل المشترك
5 ، البرمجة CNC وتشغيل وتشغيل منصة القطع NC
6 ، الصيانة اليومية لمنصة القطع NC
7 ، تركيب المعدات
8 ، التحكم في الكاشطة وتواصل CNC
9 ، تشغيل برنامج CAD / CAM واتصالات CNC
10 ، مبدأ العمل ، الصيانة والحكم واستكشاف الأخطاء وإصلاحها من الإخفاقات المشتركة للأجزاء الوظيفية الرئيسية للضغط العالي ، مفاتيح المياه عالية الضغط ورأس القطع الكاشطة
خدمة بعد البيع
1 ، ضمان مجاني للآلة بأكملها لمدة عام واحد أو 2000 الضغط العالي/الساعة 2 ، تدريب اثنين من الموظفين على تشغيل وصيانة المعدات ومشغل كمبيوتر واحد للمستخدم
3 ، التثبيت على الإنترنت والتكليف (المستخدم مسؤول عن مجلس الإدارة والسكن)
4 ، صيانة مدى الحياة
5 ، لضمان العرض على المدى الطويل من قطع الغيار
6 ، للاستمتاع بترقية الأسعار الخاصة عندما تكون هناك منتجات وتقنيات جديدة
7 ، وقت استجابة الإصلاح: خلال فترة ضمان الجودة ، عندما تفشل معدات المستخدم ، يستجيب في غضون 24 ساعة بعد إشعار الاستلام. لفشل شائع ، قم بتوجيه المستخدم إلى استئناف الإنتاج في أقرب وقت ممكن عن طريق الهاتف أو البريد الإلكتروني
تعبئة المنتج
Wate Jet Cutting Machine Package: حزمة خشبية خارج الجانب ، داخل الحزم الناعمة أو كل الأفلام الناعمة وضمان السلامة. بما في ذلك مضخة HP ، سرير مائدة قطع المياه مع رأس القطع ، وحدة التحكم في CNC Waterjet ، وحدة تغذية رمال Waterjet ، قطع الغيار مع المضخة ، التحميل بمقدار 20 قدمًا أو حاوية 40 قدمًا. حوالي 30-40CBM ، 4000-6000KGs ، مجموعة كاملة من WaterJet Machine.
قطع الغيار النفاثة المائية: حزمة ناعمة من الداخل ، حزمة الكرتون في الخارج. Waterjet Savive Garnet Sand: التعبئة بواسطة*25 كجم تعبئة صغيرة + 40 باغ في حقيبة كبيرة. طرق الحزمة يمكن أن ASLO وفقًا لمتطلبات العميل.
وقت التسليم للآلات: 15-30 يوم وقت التسليم
قطع الغيار WaterJet: 1-7 أيام
ملف تعريف الشركة
تقع Guangzhou Perfect Machinery Technology Co. ، Ltd. (PMT) في منطقة هوادو ، قوانغتشو ، على بعد 10 كيلومترات من مطار كانتون الدولي. PMT تقوم الشركة بتصنيع آلات قطع طائرة مائية عالية الجودة. القطع المثالي هو التزامنا بالعملاء.
بعد أكثر من 10 سنوات من الترسيب والتطوير ، أصبحت PMT مؤسسة وطنية عالية التقنية تدمج البحث والتطوير والإنتاج والمبيعات والتكنولوجيا. التمسك بفلسفة الأعمال الخاصة بـ 'الجودة أولاً ، الخدمة أولاً ' ، نوفر للعملاء حلولًا واحدة لصالح الحجر ، وزجاج البلاط الخزفي ، ومعالجة المعادن. تلقت التكنولوجيا المتقدمة والخدمات الموثوقة مدحًا بالإجماع من العملاء في جميع أنحاء العالم.
