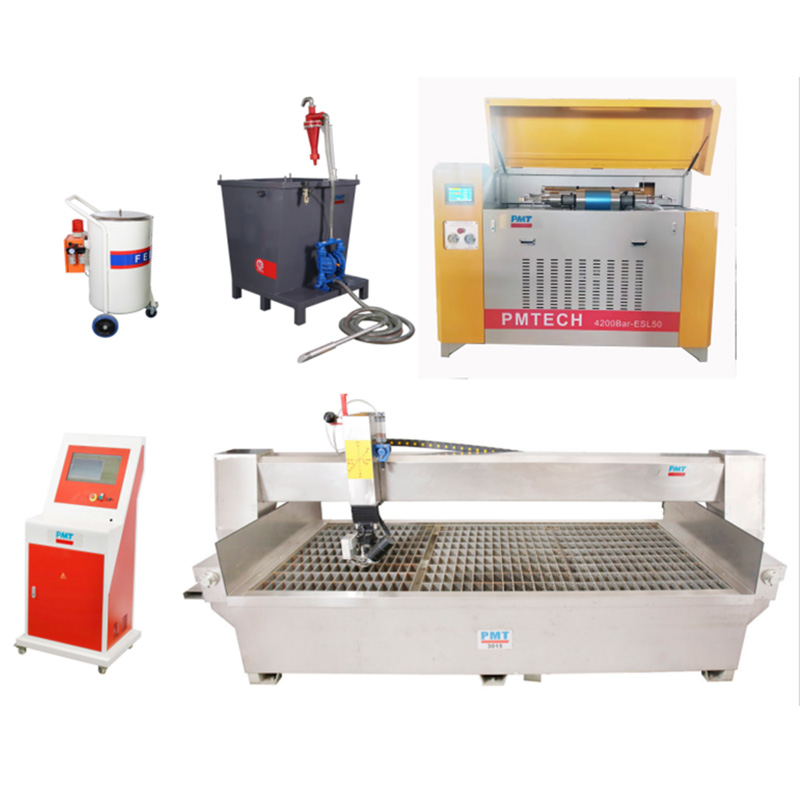

ميزة واحدة بارزة لجدول القطع المائي PMT هو بنيته الميكانيكية. هذا التصميم مناسب تمامًا للآلات الكبيرة الحجم ، مما يتيح مسافات سفر ممتدة على طول محاور X و Y. هذا التنوع يجعله مناسبًا بشكل خاص لمعالجة مجموعة واسعة من الأجزاء المعقدة والمتضخمة. سواء كنت تتعامل مع التصميمات المعقدة أو المشاريع الكبيرة ، فإن طاولة القطع المائية PMT متروك للمهمة.
PMT ميزة آلة قطع WaterJet
1. جودة قطع سموث مثالية.
2. دقة قطع القاطع المائية تصل إلى 0.1 ملم. مفاصل الحافة منتظمة ، ويمكن أن يصنع قطع المياه أيضًا ألغازًا وجداريًا معقدة للغاية.
3. السرعة بسرعة ، واتساق المنتج وقابلية التبادل جيدة جدًا.
4. يمكن إجراء الحفر والقطع والتشكيل مرة واحدة.
5. تحسين بيئة العمل وتقليل تأثير الغبار والضوضاء على المشغل.
6. قطع الماء هو قطع بارد لا يضر بالهيكل الداخلي للمادة.
7. إنها الآلة الوحيدة لمعالجة المواد المركبة والخزف الهش.
8. يمكن لقطعة Waterjet قطع المعادن ، المطاط ، الرغوة ، البلاستيك ، المواد المركبة ، الحجر ، بلاط السيراميك ، الرخام ، الزجاج ، إلخ.
حول الحجم ، لدينا 4000*2000 مم ، 3000*2000 مم ، 2000*1500 مم ، 2500*1550 مم ، 6000*1950 مم ، ما تريد؟
يتيح Finder Laser Edge ، الذي ينزلق فوق أنبوب التركيز ، لمشغلي الماكينة إنشاء نقاط موقع دقيقة وحواف ومراكز للمواد ومراكز فتحات القطع التي يتم قطعها على جدول حلول القطع شبه.
1. جدول العمل والتحكم
طاولة القطع عبارة عن جدول ثنائي الأبعاد يتم التحكم فيه بالكمبيوتر ، ويتميز بمحور ص ، وماسك ، ومحور X ، ومحور z (حامل رأس القطع) ، ورأس القطع ، وخرطوم الضغط العالي ، والصندوق الكاشف. تم تجهيز كل من المحور السيني والمحور ص بأدلة خطية ومسامير كروية للتحكم الدقيق للحركة.
نموذج | 2015 | 2515 | 3020 | 4020 | 6020 |
البعد (مم) | 2650*2150mm | 3100*2150mm | 4500*2300mm | 5250*2300mm | 7250*2300mm |
الأعلى. نطاق القطع | 2000*1600mm | 2000*1500mm | 3200*1750mm | 4000*1750mm | 6000*1750mm |
السفر من محور Z | 180mm | ||||
نظام المؤازرة | Weihong ، OEM Panasonic | ||||
كروب خطي الكروب | ABBA/TBI ، تايوان العلامة التجارية | ||||
إعادة وضع الدقة | ± 0.025 مم/م | ||||
دقة قطع | ± 0.1mm | ||||
الأعلى. سرعة الجري | 15 م/دقيقة | ||||
تشحيم | غمر الزيت | ||||
مادة | 203 خزان مواد فولاذية بدون عطل ، شعاع فولاذي مصبوب ، غطاء من الفولاذ المطاطي والفولاذ المقاوم للصدأ | ||||
2. ميزة
يتم غمر القضبان التوجيهية ومسامير الكرة في طاولات القطع المائية لدينا بالكامل في خزان زيت ، مما يضمن التشحيم الأمثل ومنع التآكل الناجم عن مواد الكاشطة وبقع الماء. هذه الميزة الفريدة لا تضمن دقة القطع الاستثنائية فحسب ، بل تعمل أيضًا على إطالة عمر الماكينة بشكل كبير. إنه يعالج بشكل فعال مسألة تدهور الدقة التي لوحظت عادة في آلات قطع نفاثات المياه التقليدية. علاوة على ذلك ، تضمن تقنية القطع لدينا دقة ثابتة بغض النظر عن الوقت من اليوم.
1. الاستقرار المميز: تستخدم جداول قطع WaterJet لدينا آلية نقل معطلة بالزيت توفر ثباتًا فائقًا مقارنةً بالإرسال التقليدي. يتيح هذا النظام المتقدم التحكم الدقيق في سرعة القطع والضغط والاتجاه ، مما يضمن الأداء الأمثل.
2. الضوضاء المنقولة: تستخدم آلية الإرسال المملوء بالزيت الزيت العالي الجودة للزيوت لتزييت. على عكس شحم التشحيم أو زيوت التشحيم السائلة المستخدمة في الآليات التقليدية ، يوفر الزيت النهائي فعالية تزييت فائقة مع توليد الحد الأدنى من الضوضاء. ينتج عن هذا عملية أكثر هدوءًا أثناء عملية القطع.
3. الصيانة الممتدة: تتطلب طاولات قطع WaterJet المجهزة بآلية انتقال معروفة بالزيت صيانة مبسطة مقارنة بالأنظمة التقليدية. إن تأثير التشحيم طويل الأمد للزيت النهائي يقلل بشكل كبير من تواتر استبدال الزيت ، مما يؤدي إلى انخفاض تكاليف الصيانة.
4. حياة الخدمة المتمثلة في الخدمة: توفر آلية الإرسال التي تم إدراكها للنفط عمر خدمة أطول بكثير بالمقارنة مع الآليات التقليدية. على عكس الأنظمة التقليدية التي تعاني في كثير من الأحيان من البلى بسبب سوء التزييت ، فإن آلية الإرسال التي تم تحريكها للنفط تمنع مثل هذه المشكلات. إنه يزيل خطر فشل المكون ، وخاصة في الأجزاء الحرجة مثل المحامل ، مما يضمن الأداء الأمثل وطول العمر.
3. عينة قطع
يمكن أن تختلف سرعة القطع لآلة القطع المائية المصغرة الخاصة بنا بناءً على عوامل مثل نوع المادة ، والسماكة ، وجودة القطع المطلوبة ، وضغط الماء ، والتكوين المحدد للجهاز. على الرغم من أنه من المهم ملاحظة أن هذه السرعات يتم توفيرها كمرجع لآلات PMT ، قد تختلف سرعات القطع الفعلية.
يرجى مراعاة أن سرعة القطع المثلى يجب تحديدها بناءً على متطلباتك المحددة وخصائص المواد التي يتم قطعها.
